توصيل سريع لتركيبات هيدروليكية ORB من الفولاذ الكربوني SAE J1926-1
وصلات NJ ORB (O-Ring Boss) الهيدروليكية المصممة بدقة عالية لأنظمة الضغط العالي. تضمن هذه الوصلات المصنوعة من الفولاذ الكربوني، والمُصنّعة وفقًا لمعيار SAE J1926-1، تشغيلًا خاليًا من التسرب في التطبيقات الصعبة، مثل معدات البناء والزراعة والصناعة. وتُعدُّ تشكيلاتها المتعددة (المستقيمة، والمرفقة، والمُدببة، وغيرها) وأرقام قطعها المعروفة (مثل 6400، و6408-HHP، و6815) شائعة الاستخدام في أمريكا الشمالية نظرًا لموثوقيتها عند الضغط العالي.
الوصف
1. المواد والمتانة
مصنوع من الفولاذ الكربوني 45# (1045) لتحقيق قوة فائقة ومقاومة للتآكل، ومتوافق مع السوائل الهيدروليكية والزيوت وغيرها من الوسائط الصناعية.
2. تكنولوجيا الختم
يتميز بحلقة O (حلقة O من نيرتيل أو حلقة فيتون حسب الاختيار) مثبتة في أخدود الوصلة الذكرية، مضغوطة أثناء التجميع لتوفير مانع تسرب مانع للتسرب بنسبة 100%. يعمل بضغط يتراوح بين 3,000 و6,000 رطل لكل بوصة مربعة (أعلى في أنواع HHP مثل 6408-HHP).
3. الامتثال لمعيار SAE J1926-1
يلتزم بالمعايير الصناعية الصارمة فيما يتعلق بدقة الأبعاد، وتقييمات الضغط، ومواصفات المواد.
4. التكوينات والأحجام الشائعة
تتضمن تجهيزات مستقيمة (6400)، ومرفق بزاوية 45 درجة (6805)، وتركيبات ثلاثية (6420) بأحجام تتراوح من خيوط UNF مقاس 1/8 بوصة إلى 2 بوصة، لتلبية متطلبات خطوط هيدروليكية متنوعة.
5. المعالجة السطحية
مطلي بالزنك أو مطلي بالزنك والنيكل أو مطلي بالنيكل لتعزيز مقاومة التآكل.
6403-NWO
6403
6405
6408
6815لماذا تختار تجهيزات ORB الخاصة بنا؟
اختبارات ضمان الجودة الصارمة: تخضع كل التركيبات لفحوصات الضغط والمواد.
خيارات HHP: المتغيرات ذات الضغط العالي (على سبيل المثال، 6408-HHP) للظروف القاسية.
الشحن السريع: يوجد لدى NJ مخزون كافٍ لجميع تجهيزات ORB، لذا فمن الجيد بالنسبة لنا تسليم الطلبات بالجملة في غضون 7-15 يوم عمل لعملائنا في أمريكا الشمالية.
معلومات تقنية

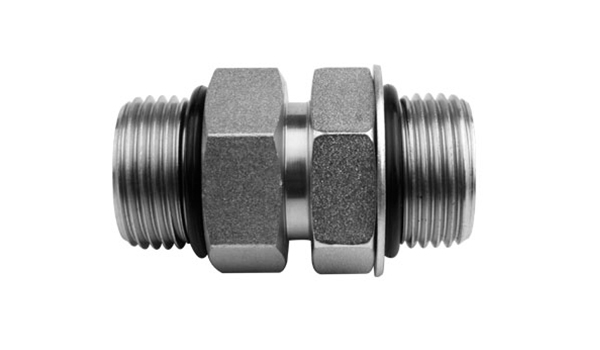

محول مستقيم ذكر UNO x UNO قابل للتعديل ذكر
| الخيط أ | الخيط ب | جزء لا | L | E | F | H1 | ||
| اندفاع | ONE | اندفاع | ONE | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -9 | 9 / 16-18 | 6403-NWO-06-06 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 6403-NWO-08-08 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 6403-NWO-10-10 | 52 | 13 | 13 | 25.4 |
أيقونة
الفوائد الرئيسية
✔ تصميم خالٍ من التسرب: يضمن ضغط الحلقة O سلامة الختم على المدى الطويل.
✔ تحمل الضغط العالي: مناسب للأنظمة الهيدروليكية الثقيلة (على سبيل المثال، شقاقات الأخشاب، والحفارات).
✔ قابلية التبديل: متوافق مع تجهيزات SAE J1926-1 ORB الأخرى.
✔ التوفر على نطاق واسع: أرقام الأجزاء الشائعة (على سبيل المثال، 6405، 6810) تقلل
التوقف.
ملاحظات الاستخدام
⚠ التركيب: قم بربط التركيبات وفقًا لعزم الدوران المحدد وفقًا لمعايير SAE لتجنب تلف الحلقة O.
⚠ الصيانة: افحص الحلقات الدائرية بشكل دوري؛ واستبدلها إذا كانت مهترئة/متشققة.
⚠ توافق السوائل: التحقق من التوافق مع الأختام الخاصة بالسوائل غير القياسية.
⚠ تجنب الإفراط في الشد: قد يؤدي ذلك إلى تشوه الخيوط أو سحق الحلقة O.
طلب توظيف جديد
يتم تطبيق تجهيزات O-Ring Boss في العديد من الصناعات، بما في ذلك المضخات الهيدروليكية، والأسطوانات، والصمامات، والمعدات المتنقلة (الجرارات، واللوادر)، والأتمتة الصناعية وأنظمة الطاقة السائلة.
